Дальнобойный арбалет своими руками (102 фото)

Автор: TriniBot
7-04-2015, 22:48
91288
+108
Для изготовления самодельного арбалета понадобятся:
*Брусок не смолистых пород древесины, размер 700х10х40 мм.
*Второй лист рессоры автомобиля Москвич.
*Профильная труба 50х50х2 мм. длиной 10 см.
*Профильная труба 15х15х1,5 мм.
*Небольшой отрезок листового металла 2 миллиметрового.
*Метал нержавейка толщиной 4 мм. и 0,5-1 мм. (для спускового устройства).
*Уголок стальной 50х50х4 мм. длиной 35 см.
*Пруток Д=8 мм. длиной 40 см.
*Болты с гайками Д=8
*Молдинг из нержавейки с двери ВАЗ-2106 2 шт.
*Ролики металлические 2 шт., подъемного механизма стекла из двери автомобиля ВАЗ.
*Трос Д=3 мм. длиной 3 м., две петли оконечные.
*Смола эпоксидная, морилка под дерево, лак по дереву для наружных работ.
*Две небольшие пружины (работающие на растяжение).
*Десяток гвоздей для рубероида, один гвоздь двухсотка, трубка Д=6 мм., небольшие шайбы.

Инструменты будем использовать следующие:
*Сварочный аппарат.
*Пила циркулярная ручная.
*Дрель электрическая с регулировкой оборотов, сверла твердосплавное по металлу Д=3, 5, 8, 10 мм.
*Болгарка, диски отрезные по металлу, диски шлифовальные по дереву.
*Ключи, пассатижи, отвертка, тиски, узкая стамеска, нож.
*Напильник, наждачная бумага.
*Очки защитные.

Пункт 1. Изготовление ложе.

Возьмем хорошо высушенный деревянный брусок, у меня был из березы, набросаем на нем эскиз ложе. Размер приклада каждый делаем под себя (под свой рост), а ложе в зависимости от длины стрел которые вы будете использовать. Я использую стрелы 440 мм, а вот на прикладе пришлось сэкономить, оставил всего 300 мм, итого общая длина получилась 740 мм, делать больше не рискнул.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Начертим разметку под выборку направляющей, для оперения стрелы, ширина 5 мм, глубина 10 мм.

Дальнобойный арбалет своими руками (102 фото)

С помощью циркулярной пилы выпиливаем паз на всю длину, до конца спускового устройства (замка).

Дальнобойный арбалет своими руками (102 фото)

Должно получиться примерно вот так.

Дальнобойный арбалет своими руками (102 фото)

С помощью сверла Д=12 мм. выбираем полость под спусковое устройство, ровняем уступы стамеской и ножом. Просверливаем отверстие под спусковой крючок, растачиваем стамеской и ножом.

Дальнобойный арбалет своими руками (102 фото)

Пункт 2. Изготовление замка или спусковое устройство.

За основу замка возьмем тип "орех". Чтобы ничего не ржавело, будем использовать нержавейку, возьмем лист толщиной 4-5 мм, если не удастся найти такой, сделайте наборной из нескольких листов склеенных между собой и взятых на заклепки. Чертим форму деталей на металле.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

С помощью отрезного диска и болгарки, выпиливаем по разметке заготовки.

Дальнобойный арбалет своими руками (102 фото)

По центру "ореха" просверлим отверстие под ось вращения Д=6 мм.

Дальнобойный арбалет своими руками (102 фото)

Обрабатываем все стороны напильником.

Дальнобойный арбалет своими руками (102 фото)

Шлифуем наждачной бумагой, добиваясь совершенно гладкой поверхности.

Дальнобойный арбалет своими руками (102 фото)

Должно получиться примерно так.

Дальнобойный арбалет своими руками (102 фото)

Вытачиваем остальные элементы замка, шептало.

Дальнобойный арбалет своими руками (102 фото)

Спусковой крючок удлиняю двумя тонкими листами нержавейки, фиксирую на самодельные заклепках.

Дальнобойный арбалет своими руками (102 фото)

На точильном станке добиваемся нужной формы заготовок.

Дальнобойный арбалет своими руками (102 фото)

Из тонкого листа металла делаем корпус спускового механизма.

Дальнобойный арбалет своими руками (102 фото)

Просверливаем в теле шептало три отверстия Д=2.5 мм, одно для оси крепления и два под крепление пружин.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Присоединим пружину спускового курка на место.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Посмотрим на столе как становятся детали во взведенном состоянии.

Дальнобойный арбалет своими руками (102 фото)

И как после выстрела.

Дальнобойный арбалет своими руками (102 фото)

Приложим одну боковину корпуса на внутренности механизма и просверлим по месту отверстия под все оси.

Дальнобойный арбалет своими руками (102 фото)

Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для "ореха".

Дальнобойный арбалет своими руками (102 фото)

Отпиливаем острый конец гвоздя.

Дальнобойный арбалет своими руками (102 фото)

Замеряем длину будущей оси, отпиливаем.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.

Дальнобойный арбалет своими руками (102 фото)

Теперь они хорошо прилягут к корпусу.

Дальнобойный арбалет своими руками (102 фото)

Установим шептало на оси в корпус, используем промежуточные шайбы.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.

Дальнобойный арбалет своими руками (102 фото)

Используя наковальню, вальцуем молотком конец оси.

Дальнобойный арбалет своими руками (102 фото)

Сверлим отверстие под ось с распоркой, для крепления пружины шептало.

Дальнобойный арбалет своими руками (102 фото)

От подходящей трубочки отпилим распорную втулку на эту ось.

Дальнобойный арбалет своими руками (102 фото)

Сдвигаем в сторону одну сторону корпуса.

Дальнобойный арбалет своими руками (102 фото)

Устанавливаем ось, втулку и зацепляем пружину.

Дальнобойный арбалет своими руками (102 фото)

Собираем половинки корпуса вместе.

Дальнобойный арбалет своими руками (102 фото)

Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.

Дальнобойный арбалет своими руками (102 фото)

Вальцуем.

Дальнобойный арбалет своими руками (102 фото)

Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.

Дальнобойный арбалет своими руками (102 фото)

Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.

Дальнобойный арбалет своими руками (102 фото)

Устанавливаем на место.

Дальнобойный арбалет своими руками (102 фото)

И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри.

Дальнобойный арбалет своими руками (102 фото)

Пункт 3. Установка механизма замка в ложе.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Если что то мешает хорошо сесть на место замок, дорабатываем стамеской или ножом. После установки проверяем как ходит спусковой крючок.

Дальнобойный арбалет своими руками (102 фото)

Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Пункт 4. Направляющие для стрелы.

Теперь нам потребуются украшения с двери ВАЗ-2006, они из нержавейки тоже, что очень хорошо. Для придания им дополнительной жесткости, внутрь была залита эпоксидная смола.

Дальнобойный арбалет своими руками (102 фото)

После полного затвердения, через сутки, просверлим в каждой по четыре отверстия Д=3 мм., для крепежных саморезов.

Дальнобойный арбалет своими руками (102 фото)

Большим сверлом сделаем потайники для головок саморезов, чтобы трос тетивы не зацеплялся, когда будет по ней скользить.

Дальнобойный арбалет своими руками (102 фото)

Мелкой наждачной бумагой полируем выходы отверстий, чтобы убрать все заусеницы, которые повреждают трос.

Дальнобойный арбалет своими руками (102 фото)

Готовые направляющие устанавливаем на ложе.

Дальнобойный арбалет своими руками (102 фото)

Следим чтобы саморезы не прошли насквозь в тонких местах.

Дальнобойный арбалет своими руками (102 фото)

Проверяем, чтобы замок ходил без зацепов о направляющие.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Пункт 5. Изготовление дуги или плечи.

С тех же самых дверей доноров, извлекаем с помощью болгарки, ролики механизма поднятия стекла.

Дальнобойный арбалет своими руками (102 фото)

Из них мы сделаем блоки на плечи, а саму дугу из второго листа рессоры, старинной машины Москвич.

Дальнобойный арбалет своими руками (102 фото)

Изготовим колодки, для крепления рессоры к ложу.
Для этого из уголка 50х50 мм. выпилим составные элементы, чтобы собрать с помощью сварки, вот такое крепление (колодку).

Дальнобойный арбалет своими руками (102 фото)

Обработаем сварные швы болгаркой. Просверлим крепежные отверстия Д=10 мм. под болты.

Дальнобойный арбалет своими руками (102 фото)

По готовому образцу и размерам получившейся колодки, делаем пазы для крепления в ложе. Примеряем посадку, добиваемся плотного захода и крепления. По расчетному положению будущей тетивы, намечаем и проделываем сквозной паз в боковине ложе, длиной 70 мм. шириной 10 мм, здесь будут ходить нижние тетивы.

Дальнобойный арбалет своими руками (102 фото)

Изгибаем и привариваем скобу для ноги (стремя).

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Уши для блоков.
Из профильной трубы 50х50 сделаем проушины для крепления роликов-блоков к дуге (рессоре).

Дальнобойный арбалет своими руками (102 фото)

Самое сложное в изготовлении самой дуги из рессоры в домашних условиях, это просверлить ней отверстия. Надо сверлить дрелью на низких оборотах, чтобы сверло не горело, постоянно применять воду. По возможности сверлить сверлами разного диаметра, от тонкого к толстому с шагом 0.5-1 мм., постоянно затачивать инструмент.

Крепим скобы на короткие болты М8, шляпки стачиваем.

Дальнобойный арбалет своими руками (102 фото)

Рессору к колодке крепим на два болта М8 с последующей небольшой сваркой по краю крепления.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Теперь надо вскрыть ложе лаком и высушить.
Устанавливаем колодку с дугой на ложе, осаживаем молотком для плотной посадки метал-дерево.

Дальнобойный арбалет своими руками (102 фото)

Вставляем и закручиваем болты на М8.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Из длинных болтов М10 сделаем уменьшенные по длине с короткой резьбой болты-оси под блоки.

Дальнобойный арбалет своими руками (102 фото)

У анкера возьмем трубочку и сделаем из нее распорные втулки для осей блоков.

Дальнобойный арбалет своими руками (102 фото)

Просверлим в ушах отверстия Д=10 мм. для установки блоков. Установим на трос жесткие наконечники петли.

Дальнобойный арбалет своими руками (102 фото)

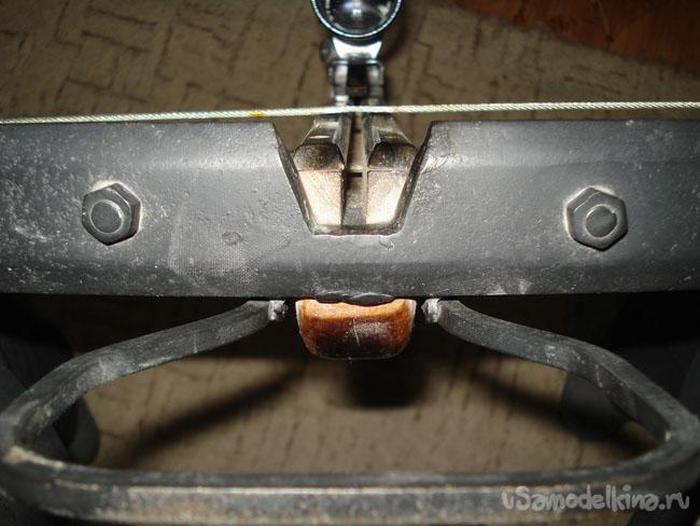

Устанавливаем на одну сторону плеча блок с тросом. Гайку сильно не затягивать, чтобы не зажимала вращение ролика.

Дальнобойный арбалет своими руками (102 фото)

В гайке и болте просверливаем отверстие под шпильку.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Устанавливаем шпильку и поджимаем ее гайкой в сторону откручивания.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Просовываем трос сквозь отверстие ложе и проделываем тоже самое с установкой ролика с другой стороны плеча.

Дальнобойный арбалет своими руками (102 фото)

Пункт 6. Верхняя часть замка.

От профильной трубы 15х15 мм. отпиливаем два отрезка по 120 мм. Из листового металла выпиливаем болгаркой две (Г) образные заготовки, одну прямоугольную пластину (на верх) и треугольник (на задник).

Дальнобойный арбалет своими руками (102 фото)

Сваркой соединяем все детали вместе, зачищаем сварочные швы шлифовальным диском, чтобы получилась как бы цельная деталь.

Дальнобойный арбалет своими руками (102 фото)

Из старого раскладного стального метра, делаем упругий держатель стрелы.

Дальнобойный арбалет своими руками (102 фото)

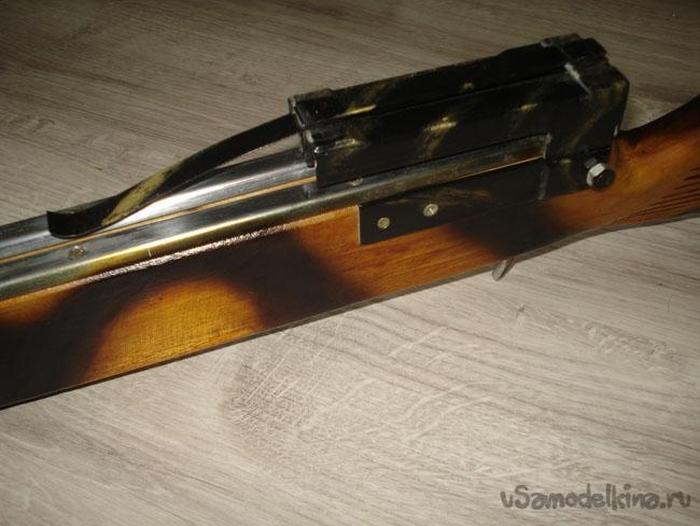

На фото видны болты крепления рейки под оптический прицел.

Дальнобойный арбалет своими руками (102 фото)

Тоже самое только еще болты заодно зажимают держатель стрелы.

Дальнобойный арбалет своими руками (102 фото)

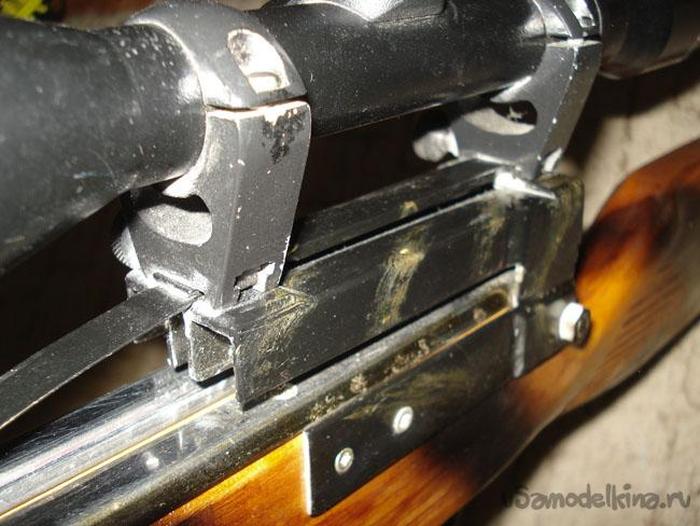

Сама рейка прицела (ласточкин хвост) из того же листового металла 2 мм., со сточенными сторонами под крепление оптики.

Дальнобойный арбалет своими руками (102 фото)

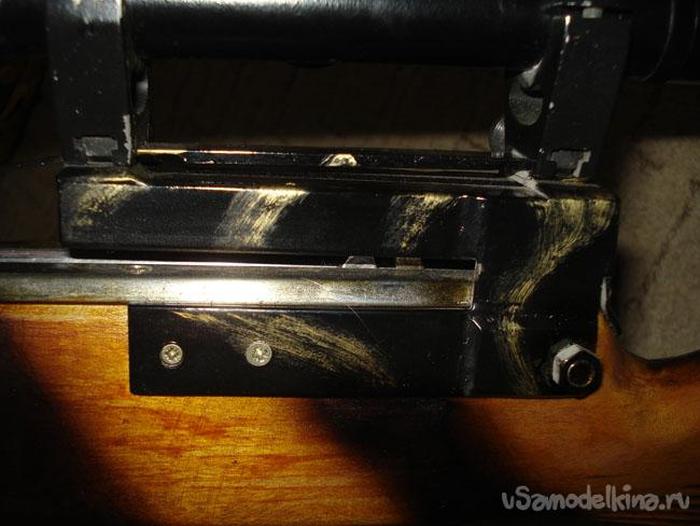

Видна квадратная подкладка по рейку оптики, чтобы приподнять заднюю часть и тем самым наклонить прицел вниз, для правильного наведения на цель дальше 25 м.

Дальнобойный арбалет своими руками (102 фото)

Устанавливаем скобу замка на ложе и сверлим отверстия под крепление, саморезы и болт М6.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Закручиваем небольшие саморезы, чтобы они не вышли в канал оперения стрелы.

Дальнобойный арбалет своими руками (102 фото)

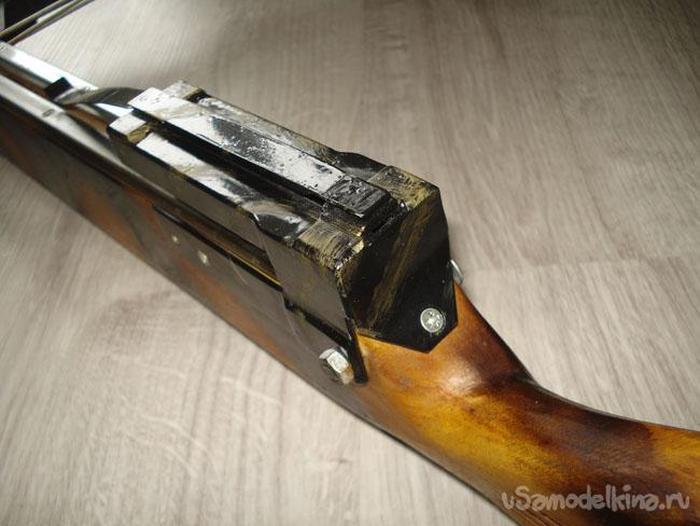

Закручиваем саморез задника.

Дальнобойный арбалет своими руками (102 фото)

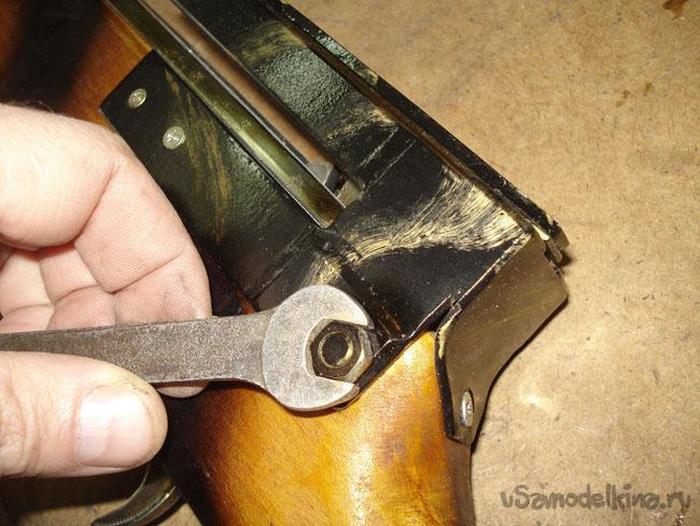

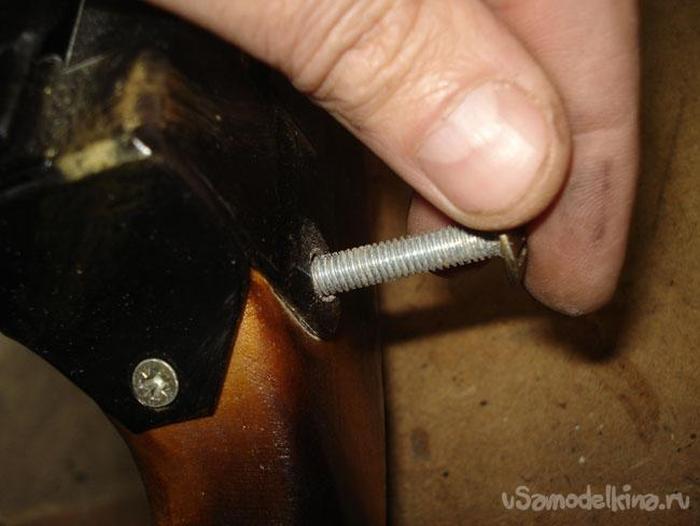

Дополнительно рассверливаем отверстие и устанавливаем последний болт.

Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

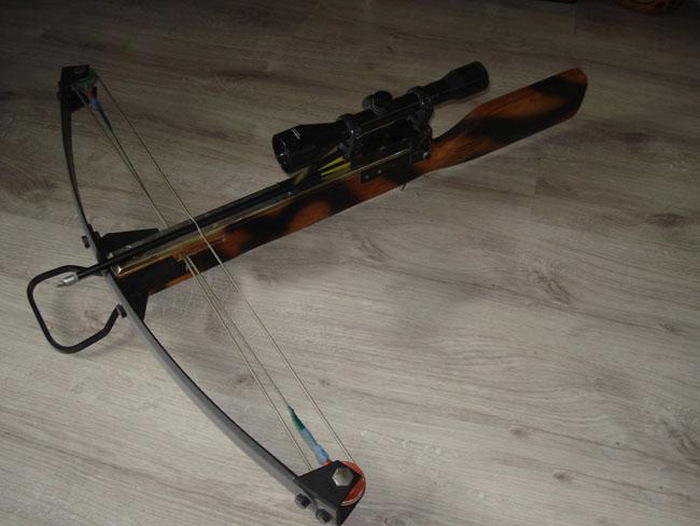

Устанавливаем оптический прицел.


Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)
Дальнобойный арбалет своими руками (102 фото)

Отсюда

Комментарии (14)

Показать сначала комментарии:
  1. 7 апреля 2015 23:47
    Пользователь offline

    +4

    #
    Руки золотые...
    Но вроде это дело подсудное?
    Изготовление нелегально оружия.

    drinks

  2. 8 апреля 2015 00:47
    Пользователь offline

    +3

    #
    сколько он весит мне интересно

  3. 8 апреля 2015 05:50
    Пользователь offline

    +5

    #
    Статья 223. Незаконное изготовление оружия

    [Уголовный кодекс РФ] [Глава 24] [Статья 223]

    4. Незаконные изготовление, переделка или ремонт огнестрельного оружия ограниченного поражения либо незаконное изготовление газового оружия, холодного оружия, метательного оружия, а равно незаконные изготовление, переделка или снаряжение патронов к огнестрельному оружию ограниченного поражения либо газовому оружию -

    наказываются обязательными работами на срок до четырехсот восьмидесяти часов, либо исправительными работами на срок от одного года до двух лет, либо ограничением свободы на срок до двух лет, либо лишением свободы на срок до двух лет со штрафом в размере от пятидесяти тысяч до восьмидесяти тысяч рублей или в размере заработной платы или иного дохода осужденного за период до шести месяцев либо без такового.

    Примечание. Лицо, добровольно сдавшее предметы, указанные в настоящей статье, освобождается от уголовной ответственности по данной статье.

  4. 8 апреля 2015 06:09
    Пользователь offline

    +6

    #
    совневаюсь, что в домашних условиях такое можно повтрить, хотя . . . смотря какой дом

  5. 8 апреля 2015 09:54
    Пользователь offline

    +2

    #
    чертежи, срочно нужны чертежи =))

  6. 8 апреля 2015 10:43
    Пользователь offline

    +4

    #
    Где фотоотчёт об испытаниях и да , ттх в студию.

  7. 8 апреля 2015 11:11
    Пользователь offline

    +1

    #
    Цитата: 4ak_Noris
    чертежи, срочно нужны чертежи =))

    ...зачем всё это? Пойди и купи готовый арбалет, усиль пружину или рессору и в путь - фабричный и красивый вариант. чем столько возни и в конце концов будет еще и косить на сторону ибо нормальную балансировку не сделать в домашних условиях. Зачем писать что дальнобойный? Кинет болт он далеко конечно, но туда куда сам "хочет", это баловство для того кому занять себя нечем.

  8. 8 апреля 2015 12:04
    Пользователь offline

    +6

    #
    Для любителей цитировать УК РФ хочется сообщить, что признать
    оружием может только экспертиза, а внимание!!! "КОНСТРУКТИВНО СХОЖЕЕ С ОРУЖИЕМ" изделие, имеющее те же самые принципы работы НЕ ЯВЛЯЮТСЯ оружием пока не будет доказано обратное. P.S. Человек с вилами в мягком чехле от лыж, не менее опасен человека с Арбалетом(конструктивно схожим с метательным оружием) mr47_04

  9. 8 апреля 2015 15:58
    Пользователь offline

    0

    #
    оружейных дел мастер

  10. 8 апреля 2015 17:27
    Пользователь offline

    -1

    #
    Оптический прицел - это очень важно здесь. Клепаем снайперку из гвоздей и металлолома.

  11. 8 апреля 2015 17:28
    Пользователь offline

    0

    #
    Вес килограмм 12?

  12. 8 апреля 2015 18:32
    Пользователь offline

    +1

    #
    вот меня другой вопрос интересует, а как его взводить, можетя чего не понимаю, но вроде как там у арбалетов таких есть специальный механизм взвода, а тут то как - руками что ли трос натягивать ?

  13. 8 апреля 2015 21:14
    Пользователь offline

    0

    #
    Интересно сколько он весит)))))???

  14. 9 апреля 2015 11:26
    Пользователь offline

    -1

    #
    спускавой механизм мог даже не делать а взять с замков автомобильных дверей

Информация
Пожалуйста, зарегистрируйтесь или авторизуйтесь, чтобы оставлять комментарии на сайте.
